小屋組の製作です。
破風板を取りつけ、垂木を掛けます。
化粧野地板の上に、野地板を受ける材を取りつけます。
一度、小屋組部分を合体させてみます。
広小舞、登り淀を取りつけます。
野地板を取りつけます。この上に屋根を葺きます。
屋根を葺いたところ。
棟を取りつけます。
小屋組を合体させて完成です。
神棚製作 その4
広小舞、登り淀を取りつけます。
屋根を葺いたところ。
広小舞、登り淀を取りつけます。
屋根を葺いたところ。
広小舞、登り淀を取りつけます。
屋根を葺いたところ。
神棚製作 その3
土台にあたる地覆長押を敷き、柱を建てます。
壁を差し込みます。
これは、仮組です。
この後、下部の土台と固定しながら組んでいきます。
高欄を組みます。
神棚製作 その2
材料の機械加工が終わったら、墨付です。
現寸図から必要な墨を木材につけていきます。
その後、加工をします。
これは、加工済みの柱です。
今回は、【土台・高欄】【柱・壁】【小屋組・屋根】の3グループに分け、最後に合体させました。
土台の組立です。
溝が突いてあるので、そこに壁を差し込みます。
その上に、縁葛という横架材を取りつけます。
神棚製作 その1
総合技能展に出品する作品として、神棚を製作しました。
製作したのは、建築科1年生14名です。
日数は、13日間。
技能検定の材料取りの際に、廃材が出るので、それを利用しました。
樹種は、青森ヒバです。
まずは、模型製作です。
加工方法や納まりを理解するため製作しました。
これより、本格的に製作していきます。
川崎市立日本民家園の見学
日本民家園の見学に行きました。
エントランスです。
入口のそばにある、「原家」です。
正面に見えるのは、差し鴨居です。梁としての構造も兼ねています。
中でくつろぐ生徒。
昔の民家が、移築や復元されています。
こちらは、「通り土間」です。
向こうの出入口まで、土間が抜けています。
現代にもつかえるデザインです。
骨組や納まりを観察し、レポートします。
最後は集合写真を撮り、解散です。
部分工作 003
土台・梁の加工です。
まずは、穴あけからはじめます。
穴あけには、角のみ機を使います。
穴をあけ終わった状態。
羽子板ボルトの通る穴をあけます。電気ドリルを使用。
座堀りをしているところ。
ものつくり大学で強度試験
建築の1年生が、継手の曲げ試験や引張試験を、ものつくり大学で実施しました。
まずは、曲げ試験から。
全部で７体。生徒が製作したものです。
試験機にかけ、試験開始です。
これは、金輪継ぎです。
試験に先立って、含水率をはかります。概ね、15％前後です。
こちらは、母材の曲げ試験です。最大荷重は、金輪継ぎの7倍でした。
このように、半分に裂けてしまいました。
次は、仕口の引張試験。
山形プレートで固定したもの。
こちらは、羽子板ボルトで固定したもの。
最大荷重は、山形プレートとあまり変わりませんでした。
次は、継手の引張試験。
油圧をかけて、引張ります。
破壊したところ。
最後に講評を聞いて終了です。
部分工作002
土台の墨付です。
墨差しで土台の墨をつける。
図面です。
図面を確認しながら進めます。
こちらが、完成した土台です。
「祠」製作
令和3年度の総合技能展で、建築科が出展した作品です。
３次元のモデルと模型から、部材の寸法を決定します。
ベースの台を製作し、その上に土台を敷く。
柱建て。柱には、板壁がはいる溝が加工されている。
板壁を納める。
床を納める。この床で平面上の直角を出す。
階段の段木を取りつける。
マス組。
桁を架ける。
現寸からおこした破風板を、取りつける。
垂木を固定する。
化粧野地を張る。
裏甲などの曲線のものは、治具を使用して製作する。
野地板を張る。
屋根を葺き、棟の飾りをつけて完成。
完成。
部分工作 001
部分工作とは、１年生の2学期から実施する、小さな住宅の製作実習です。
今日はその段取りです。

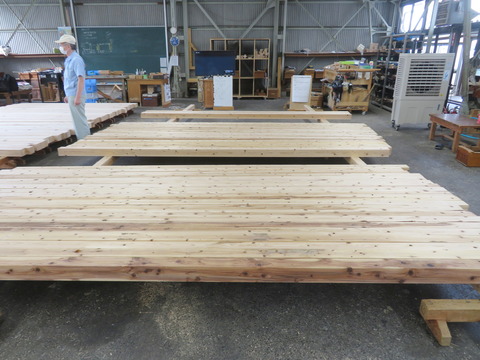

まず、使用する材料の搬入。
良い材料と悪い材料を選別します。
良い材料は柱や梁に、悪い材料は土台に使用します。

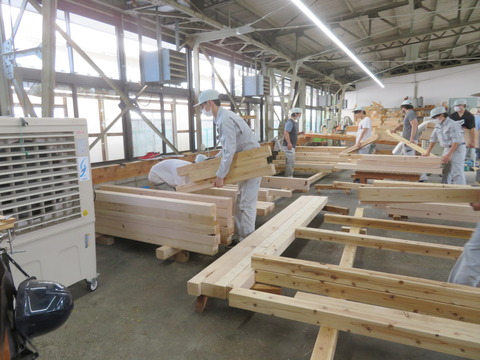

各人に材料を配布し、所定の長さに切ります。
2学期からスライド丸鋸を使用します。
まずは、スライド丸鋸の練習から。
「あっ」という間に切れるので、長さを間違うと、大量に使えない材料ができてしまいます。
切った材を保管します。
